Zum Schluss ein "Bettmümpfeli" für Wetterfans

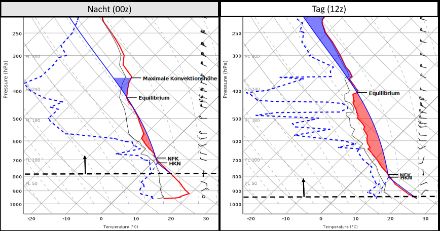

Für alle fortgeschrittenen Wetterfans illustriert folgende, etwas kompliziertere Abbildung die Unterschiede zwischen der morgendlichen Konvektion und den Wärmegweittern am Nachmittag: Abgebildet sind hier die zwei Radiosondierungen aus Payerne von 0 Uhr UTC (links) und 12 Uhr UTC (rechts). Neben den üblichen Parametern (Temperatur, Taupunkt, Windfiedern) sind auch Aufstiegspfade der hypothetischen Luftpakete eingezeichnet. Bei der Mitternachtssondierung beginnt der Pfad des Luftpaketes etwas unter 700 hPa (3 km, gepunktete Linie). Tagsüber startet das Luftpaket mithilfe der Thermik in den bodennahen Luftschichten.
Rote Flächen visualisieren vorhandenes CAPE (convective available potential energy) und CIN (convective inhibiton). HKN zeigt das Hebungskondensastionsniveau, NFK das Niveau der freien Konvektion.
